Remplacer l’autoradio d’origine d’une Peugeot par un poste Android semble simple sur le papier. En pratique, la difficulté ne se situe pas dans le démontage de la façade, mais dans le raccordement électrique entre le faisceau du véhicule et le connecteur du nouvel autoradio. Couleur des fils, gestion du canbus, conservation des commandes au volant : chaque détail compte pour obtenir une installation stable.
Le canbus Peugeot, un passage obligé avant tout branchement
Les concurrents parlent beaucoup de couleurs de fils, mais sur une Peugeot récente, le vrai sujet technique se situe en amont. Le réseau canbus gère la communication entre les calculateurs du véhicule : éclairage, compteur, direction assistée, et aussi l’audio d’origine.
A lire également : Idées et conseils pratiques pour réussir tous vos travaux de rénovation à la maison
Quand vous retirez le poste d’origine, le canbus perd son interlocuteur. Sans boîtier adaptateur canbus branché entre le faisceau Peugeot et l’autoradio Android, vous risquez des messages d’erreur au tableau de bord, voire un dysfonctionnement des commandes au volant.

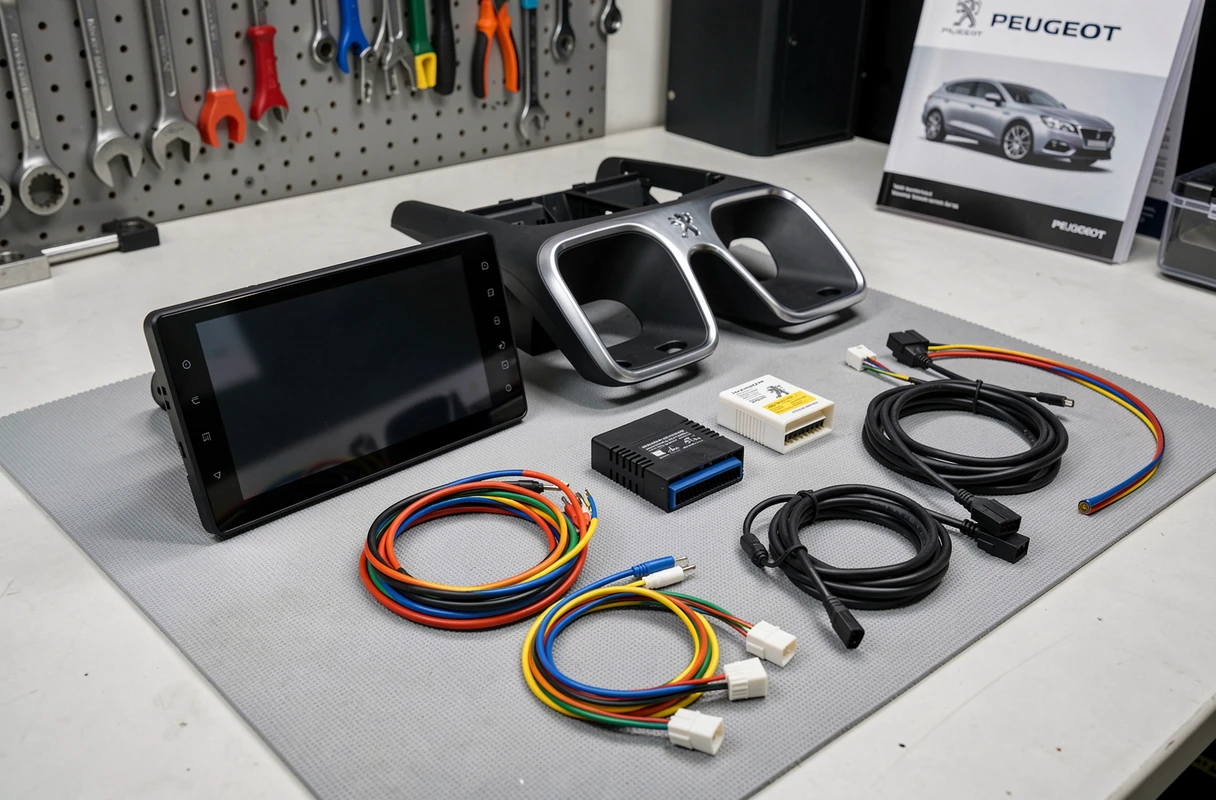

Le boîtier canbus traduit les signaux Peugeot pour l’autoradio Android. Il se branche sur le connecteur d’origine du véhicule, en parallèle du faisceau d’alimentation. Les autoradios vendus avec un kit spécifique Peugeot incluent généralement ce boîtier. Si vous achetez un poste générique, vérifiez qu’un adaptateur canbus compatible avec votre modèle exact (207, 308, 3008, Partner, Expert) est disponible. Le protocole varie d’une génération à l’autre.
A lire aussi : Les dernières tendances et conseils pour réussir dans l'immobilier en 2024
Avant de commander quoi que ce soit, repérez sur un schéma branchement autoradio couleur fils Peugeot le connecteur ISO ou propriétaire utilisé par votre modèle. Ce repérage évite d’acheter un adaptateur incompatible.
Raccordement fil par fil : alimentation, audio et antenne
Le faisceau d’un autoradio Android comprend trois groupes de fils distincts. Mélanger les fonctions provoque au mieux un silence total, au pire un court-circuit sur le circuit audio.
Alimentation et mise sous contact
Deux fils sont déterminants : le fil d’alimentation permanente (souvent jaune) et le fil de mise sous contact (souvent rouge). Inverser ces deux fils empêche la mémorisation des réglages à chaque coupure du moteur. Le fil permanent reste alimenté même contact coupé. Le fil ACC reçoit du courant uniquement quand la clé est en position accessoire ou contact.
Sur Peugeot, le connecteur d’origine envoie ces deux alimentations via le faisceau ISO. Un adaptateur ISO-ISO ou ISO vers connecteur propriétaire Peugeot simplifie le raccordement : vous branchez prise contre prise, sans dénuder de fil.
Sortie audio vers les haut-parleurs
Les fils haut-parleurs sont appairés par couleur : un fil positif et un fil négatif pour chaque enceinte (avant gauche, avant droit, arrière gauche, arrière droit). Respecter la polarité évite une inversion de phase qui dégrade la qualité audio de façon audible, surtout dans les basses.
Antenne FM et DAB
Le fil d’antenne se raccorde via un connecteur coaxial. Sur certaines Peugeot, l’antenne d’origine utilise un connecteur Fakra (rectangulaire, souvent bleu). Un adaptateur Fakra vers connecteur standard suffit. Pour la réception DAB, un fil d’antenne DAB séparé est parfois nécessaire si l’autoradio Android intègre un tuner DAB.
Commandes au volant et fonctions d’origine à conserver
Pourquoi perdre le contrôle du volume ou du changement de piste depuis le volant après avoir installé un poste Android ? C’est pourtant ce qui arrive sans configuration correcte.
Les commandes au volant passent par le canbus ou par un fil analogique résistif, selon la génération de Peugeot. Le boîtier canbus mentionné plus haut gère ce signal sur les modèles récents. Sur les Peugeot plus anciennes (206, première 307), un adaptateur de commandes au volant séparé convertit le signal résistif en signal compatible avec l’entrée « steering wheel control » de l’autoradio.
Côté autoradio Android, un menu de paramétrage permet d’associer chaque bouton du volant à une fonction. La procédure consiste à appuyer sur un bouton du volant, puis à sélectionner l’action correspondante dans le menu (volume +, volume -, piste suivante, prise d’appel).
- Vérifiez que le boîtier canbus ou l’adaptateur de commandes est bien alimenté avant de lancer le paramétrage
- Testez chaque bouton individuellement : certains postes Android nécessitent un redémarrage entre deux associations
- Si un bouton ne répond pas, le protocole du boîtier canbus ne correspond probablement pas à votre année-modèle exacte
Premier appairage Android Auto et Bluetooth sur autoradio Peugeot
L’autoradio est en place, les fils sont raccordés, l’écran s’allume. Reste la connexion du téléphone, qui bloque beaucoup d’utilisateurs.
Le premier appairage Android Auto doit se faire par câble USB data, pas un câble de charge. La distinction est capitale. Beaucoup de câbles fournis avec les chargeurs muraux ne transmettent pas de données. Un câble court, de bonne qualité, certifié transfert de données, résout la majorité des échecs de détection.
Respectez aussi un ordre précis pour réduire les échecs de connexion :
- Mettez le contact et attendez que l’écran de l’autoradio Android ait complètement démarré
- Branchez ensuite le câble USB entre le téléphone et le port USB data de l’autoradio (pas un port de charge)
- Acceptez les autorisations sur le téléphone lorsqu’elles apparaissent
Pour les connexions suivantes en mode sans fil, gardez Bluetooth et Wi-Fi activés sur le téléphone. La première liaison filaire active le protocole Android Auto wireless. Les reconnexions automatiques utilisent ensuite le Bluetooth pour l’initiation et le Wi-Fi pour le flux de données.
Si la connexion sans fil ne s’établit pas, oubliez l’appareil dans les paramètres Bluetooth du téléphone et de l’autoradio, puis recommencez l’appairage filaire depuis le début.
Un branchement propre et un premier appairage méthodique suffisent à transformer un autoradio Android en poste multimédia fiable sur Peugeot. Le point le plus souvent sous-estimé reste le choix du boîtier canbus adapté à l’année et au modèle exact du véhicule, bien avant la question des couleurs de fils.
